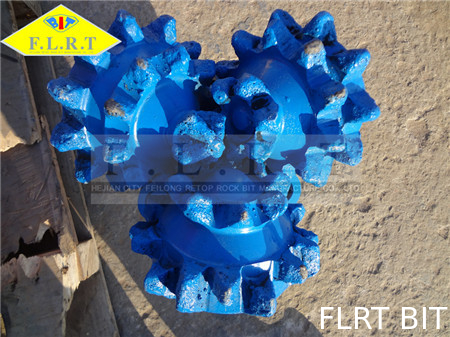

12 1/4" FSG124 04, rodamiento de rodillos sellado, pedazo de rodillo tricónico, pedazo molido del diente
ESPECIFICACIONES DE PRODUCTO
Tamaño de pedazo: 12 1/4 pulgada (311,2 milímetros)
IADC: 124
SERIE: FSG
Tipo del diente: Diente molido
Conexión: 6 PIN del registro de 5/8 pulgada API
Boca: tres bocas (laterales) del jet
Peso del pedazo: 90 kilogramos
TAMAÑO DISPONIBLE
A partir de 3 7/8inch a 36inch
PARÁMETROS RECOMENDADOS DE LA PERFORACIÓN PARA EL USO
| Tipos y código de IADC |
415 |
435
445
|
515
525
|
535
545
|
615
625
|
635 |
| WOB |
KN/mm (diámetro del pedazo) |
0.35~0.95 |
0.35~0.95 |
0.4~0.7 |
0.4~0.7 |
0.45~1.1 |
0.5~1.2 |
| Lb/in. (Diámetro del pedazo) |
2000~5428 |
2000~5428 |
2285~4000 |
2285~4000 |
2571~6285 |
2857~6857 |
| Velocidad de rotación (RPM) |
150~60 |
150~60 |
140~80 |
120~80 |
110~60 |
100~50 |
La carta antedicha representa tamaños y tipos comúnmente disponibles, producimos otros tamaños y tipos de pedazos de roca que no aparezcan en esta lista. Éntrenos en contacto con por favor para más información.
Código de IADC explicado
El primer dígito representa la dureza de la formación de roca que los botones de la herramienta de perforación se adaptan para
Cada broca se diseña para cierto tipo de formación de roca, alineado según dureza.
La herramienta se asigna un número entre 1 y 8 que indican el tipo de roca los dientes o los botones de una herramienta de perforación se diseñan para:
1~3: Indique un diente de acero.
“1" se dirige para las formaciones de roca suaves, “2" para las formaciones medias, y “3" para las formaciones duras.
4 ~ 8: Indica un parte movible (TCI) del carburo de tungsteno.
“4" se señala para las formaciones más suaves, con 8 representando las formaciones más duras
El segundo dígito representa la información adicional de la formación de roca
Sin importar tipo del diente, el segundo dígito tiene en cuenta todos los factores del pedazo y alinea las formaciones de roca que la herramienta de perforación es más adecuada para encendido una escala de 1 a 4. 1 representa las formaciones suaves que suben a 4 que representan las formaciones más duras.
El tercer dígito representa el tipo del transporte de la herramienta de perforación.
El cuarto dígito es una letra que indica las propiedades especiales de la herramienta de perforación.
Además de los botones, de las formaciones de roca previstas, y de los transportes usados, los pedazos tricónicos pueden tener numeroso otras propiedades especiales:
A – ventile el uso
B – transporte especial
C – el centro echó en chorro
D – control de la desviación
E – jets extendidos
G – protección adicional del indicador o del cuerpo
H – horizontal/dirección
J – desviación del jet
L – cojines del estirón
M – uso del motor
S – diente de acero estándar
T – cono dos
W – aumentado cortando la estructura
X – partes movibles del cincel
