| Nombre De La Marca: | FLRT |
| Número De Modelo: | 9 1/2 FM16053TU |
| Cuota De Producción: | 1PC |
| Capacidad De Suministro: | 50pcs por semana |

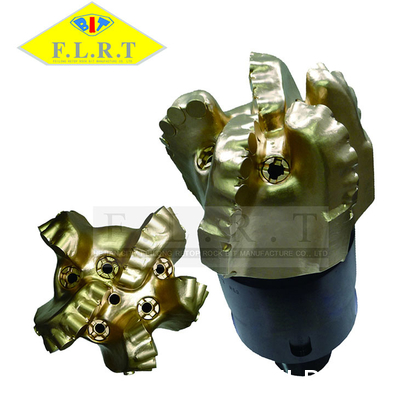

9 1/2” FM16053TU, pedazo del cuerpo PDC de la matriz, broca, trépano de sondeo del pozo de gas
Serie de FM
Broca del cuerpo PDC de la matriz
* suavidad media a la perforación media de la formación
Los productos con perfil optimizado del pedazo se diseñan para la suavidad media de la perforación a las formaciones homogéneas medias.
* protección del indicador
La protección compuesta del indicador y el diseño bajo del esfuerzo de torsión mejoraron el índice de penetración.
* sistema hydráulico
El diseño hidráulico de la balanza del CFD da lugar a una mejores limpieza del pedazo y retiro del corte.
| Especificaciones de producto | |||||||
| Tamaño de pedazo (en.) | 6 | 8 1/2 | 9 1/2 | 11 5/8 | 12 1/4 | ||
| Código de IADC | M233 | M223 | M223 | M223 | M223 | ||
| Número de cuchillas | 5 | 5 | 5 | 5 | 5 | ||
| Número de bocas | 5 | 6 | 6 | 6 | 8 | ||
| Número total de cortadores | 20 | 27 | 31 | 42 | 45 | ||
| Tamaño primario del cortador (milímetros) | 13 | 16 | 16 | 19 | 19 | ||
| Longitud del indicador estándar | 70m m | 75m m | 70m m | 100m m | 120m m | ||
| Registro del API. Pin Connex. (en.) | 3 1/2 | 4 1/2 | 6 5/8 | 6 5/8 | 6 5/8 | ||
| Parámetros recomendados de la operación | |||||||
| Tamaño de pedazo (en.) | 6 | 8 1/2 | 9 1/2 | 11 5/8 | 12 1/4 | ||
| Flujo hidráulico (L/s) | 25~35 | 25~35 | 25~35 | 44~60 | 44~60 | ||
| Flujo hidráulico (Gpm) | 390~550 | 390~550 | 390~950 | 690~950 | 690~950 | ||
| Velocidad de rotación (RPM) | 50~500 | 50~500 | 50~500 | 50~500 | 50~500 | ||
| WOB (KN) | 30~100 | 30~100 | 30~100 | 50~160 | 50~160 | ||
| WOB (KLbs) | 8~23 | 8~23 | 8~23 | 12~36 | 12~36 | ||
| Máximo WOB (KN) | 100 | 100 | 100 | 160 | 160 | ||
| Máximo WOB (KLbs) | 23 | 23 | 23 | 36 | 36 | ||
* otros tipos y tamaños se podían diseñar y fabricar según los requirments específicos.
